某Guard的SO加固探秘(有趣的GNUHash)

1. 前言

最近瑣事一堆，而且也有點懶惰，分析周期拉得挺長的。

動調分析了很多次，每次都有新發現，這也使得文章中很多前面的部份是後面補充上去的。

注：本文只分析該加固的具體流程，以及修復的思路。

2. 簡單處理反調試

只處理anti ida debug的部份，能順利動調就足夠了。

通過hook strtstr來bypass，然後以frida -U -f XXX -l test.js --pause的方式啟動APP，之後IDA再attach。

function hook_strstr() {
    // 更多比較函數: strcmp、strncmp、memcmp
    var pfn_strstr = Module.findExportByName("libc.so", "strstr");

    Interceptor.attach(pfn_strstr, {
        onEnter: function (args) {
            var str1 = Memory.readCString(args[0]);
            var str2 = Memory.readCString(args[1]);
            if (str1.indexOf("TracerPid:") != -1) {
                Memory.writeUtf8String(args[0], "TracerPid:     0");
                console.log(`[hook_strstr] ${str1} ---> ${args[0].readCString()}`)
            }

        },
        onLeave: function (retval) {

        }
    });

}

然後就可以愉快地動調分析了^^，主要邏輯都在.init_array中。

3. init_array_func1

最開始會調用check_emu_and_get_lib_info()檢查模擬器，並且獲取一些lib信息( 包括libc.so、liblog.so、libstd++.so、libOpenSLES.so、libmediandk.so )，這些信息被保存在g_somedataX中，如libc.so的信息就在g_somedata1。

3.1 模擬器檢查 & 保存lib信息

進入check_emu_and_get_libc_info()函數，看看具體實現。

首先調用了get_infos()，其中會通過openat系統調用打開/proc/self/maps，返回的fd保存在infos中。同時也把read、close等系統調用保存到infos中。

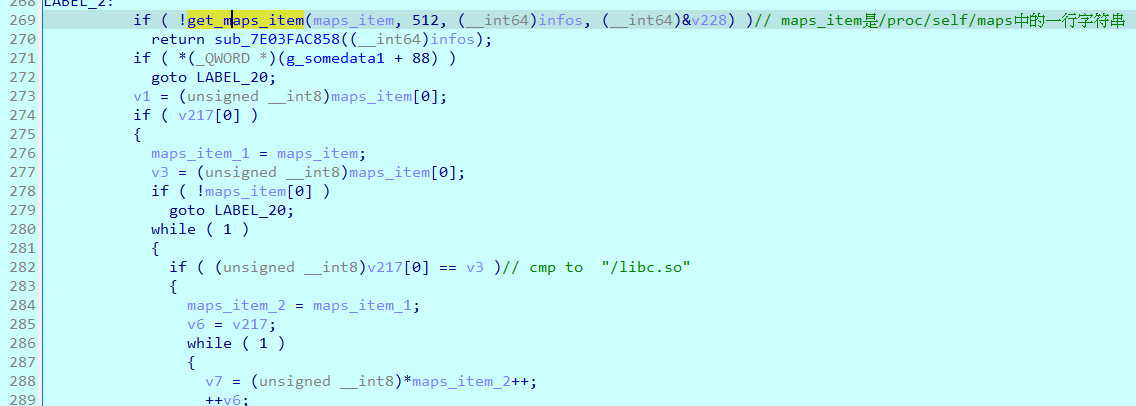

然後調用get_maps_item()遍歷/proc/self/maps。

maps_item是諸如12c00000-12c40000 rw-p 00000000 00:00 0 XXX這樣的字符串。

遍歷/proc/self/maps的目的是為了獲取指定幾個lib的信息，下面以libOpenSLES.so為例看看它是如何處理的。

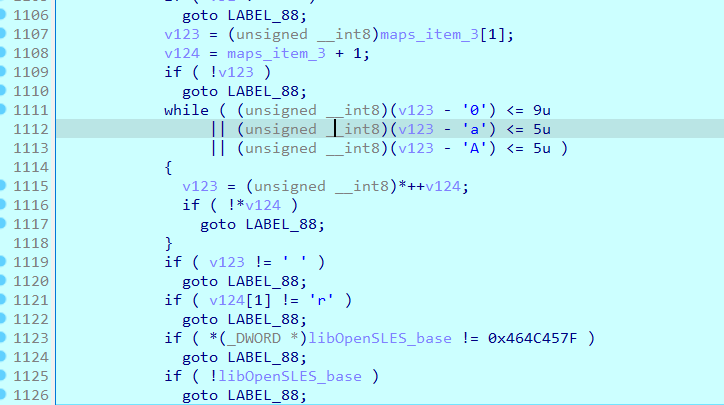

通過以下方式，將hex字串的基址轉換為num形式，記為libOpenSLES_base。

轉換完基址後，進行了一些合法性檢查。

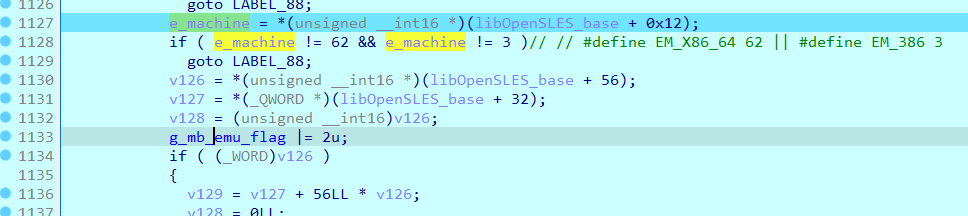

然後獲取了該so的e_machine，若是62或3，就代表是EM_X86_64或EM_386，一般模擬器就是這兩個架構之一。

檢測到後會記錄在g_mb_emu_flag。

至於上述轉換的基址最終會被保存在g_somedataX全局變量中，如libc.so的就保存在*(_QWORD *)(g_somedata1 + 88)。

3.2 對lib的簡易預鏈接

回到init_array_func1()繼續分析。

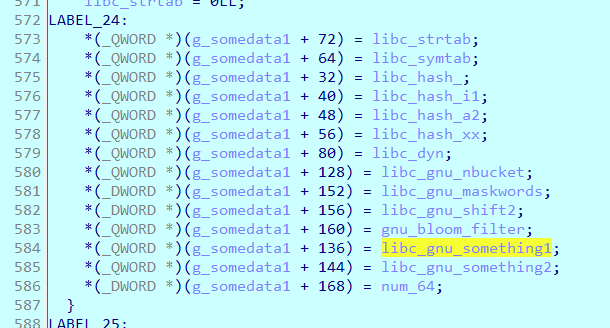

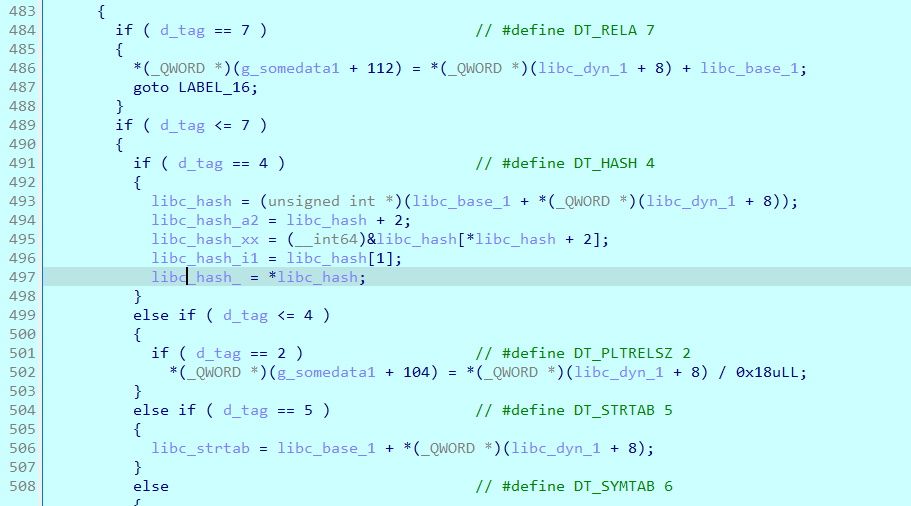

下面是對libc.so進行了類似prelink_image()的操作，即遍歷了libc.so的.dynamic，相關數據被保存在g_somedata1中。

除了對libc.so外，還有對libstdc++.so和liblog.so進行了上述操作。

3.3 got表替換

之後解密了一些諸如dlopen、dlsym、dlerror、dlclose等字串。

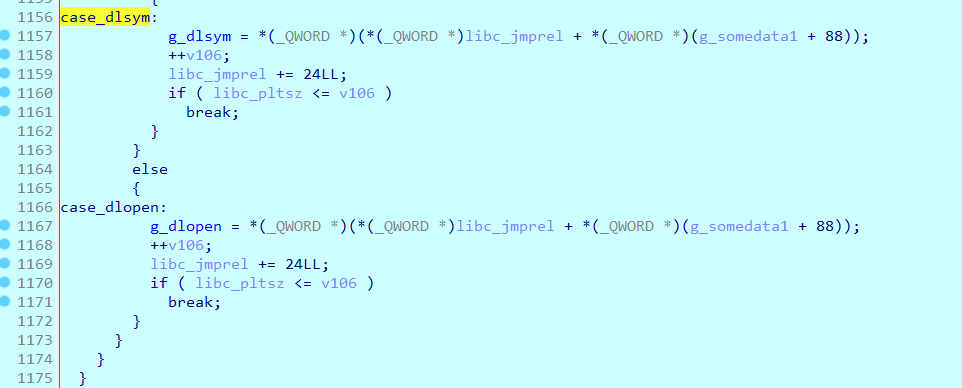

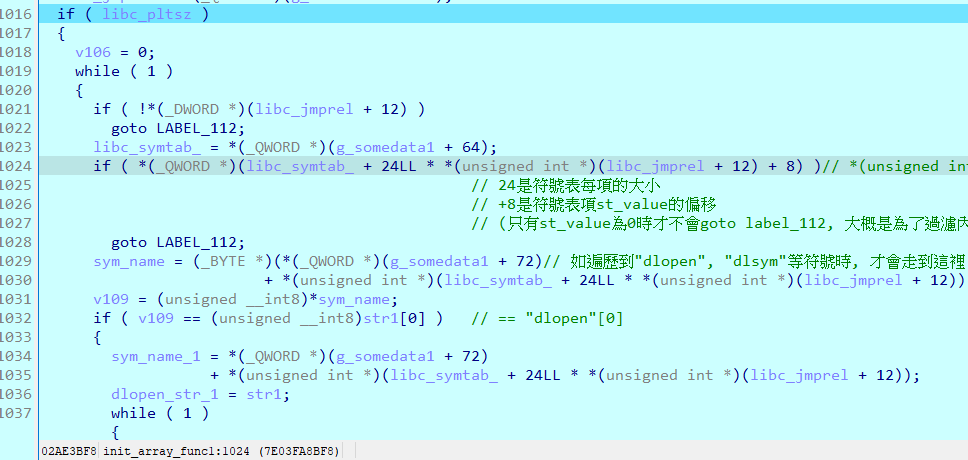

遍歷libc.so的jmprel表( 重定向表 )，記錄所有dl系列的函數地址，如dlopen函數地址被保存在g_dlopen中。

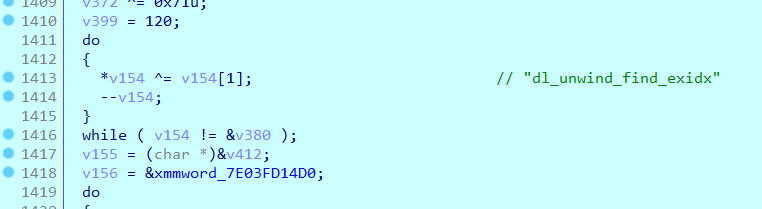

獲取完dl系列的函數後，之後又是一堆的內聯形式的字符串解密，解密了一堆函數名存放在各個變量中。

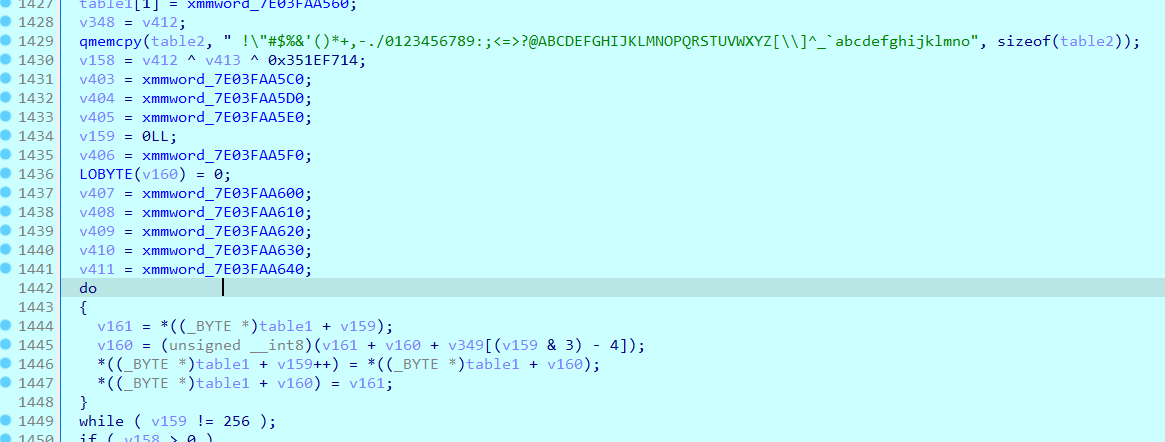

然後初始化了一個SBOX，大概是用於之後某處的加/解密，應該不用太關注。

再之後調用了mprotect系統調用，賦予libil2cpp.so前0x1000可讀可寫的權限。

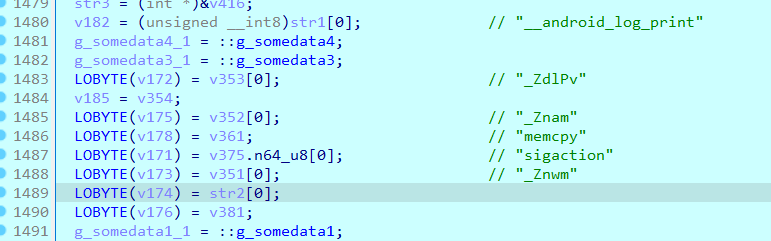

繼續向下看，上面解密的部份字符串如下所示，可以看到基本上都是一些函數名，分佈在不同lib中。

接下來以_Znwm為例繼續分析後續的流程。

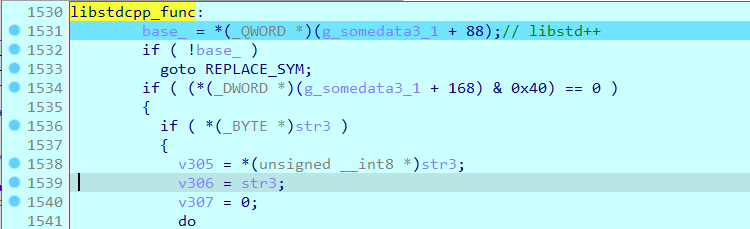

_Znwm應該是屬於libstdc++.so的函數，因此當遍歷到_Znwm時會跳到如下地方，然後從g_somedata3 + 88獲取libstdc++.so的基址。

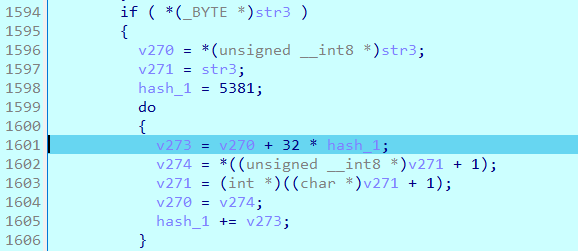

繼續向下單步執行，會走到下圖這裡，看到5381這個關鍵值。

如果有看過AOSP的SymbolName::gnu_hash()，會發現這個正是其中GNU HASH的初始值，後續的循環邏輯也與源碼中一致。

之後的計算過程也與soinfo::gnu_lookup()中大同小異，該函數作用於linker的relocate()，它通過特殊的GNU HASH邏輯，能快速計算出指定符號名對應的符號索引，之後linker就能通過符號索引取得對應符號的地址。

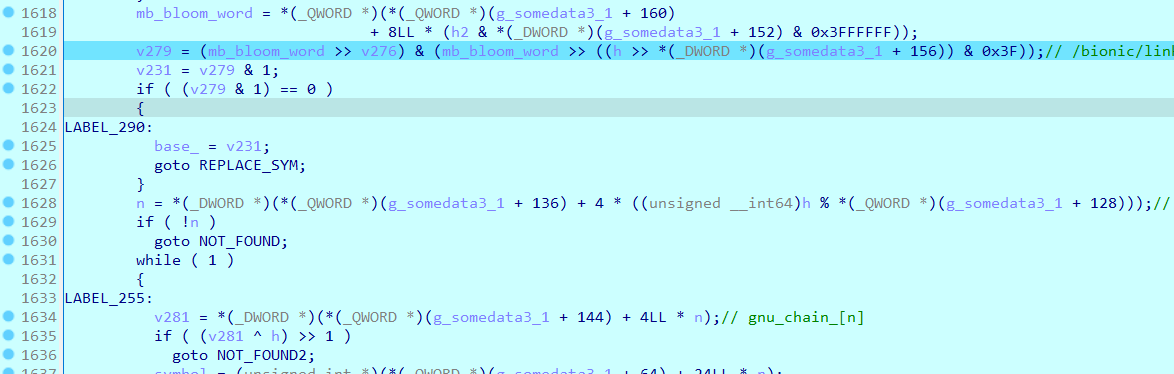

下圖的邏輯基本上就是對soinfo::gnu_lookup()的模擬，符號索引記為n。

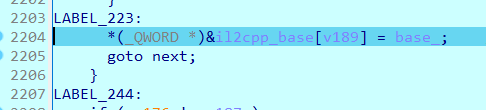

base_是libstdc++.so的基址，symbol是symtab[n]( 這個symtab是libstdc++.so的符號表 )，因此下圖執行後，base_就是_Znwm的真實地址。

取得_Znwm的真實地址後，會其賦給libil2cpp.so的某處。

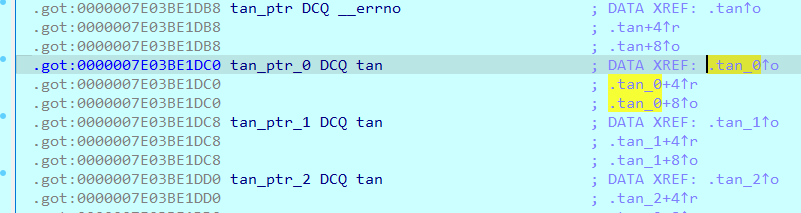

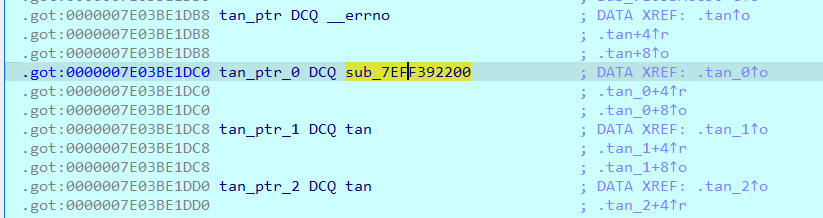

這個「某處」在.got表，原本是tan函數，由此可知.got中的一大堆tan函數應該是作為占位函數的存在。

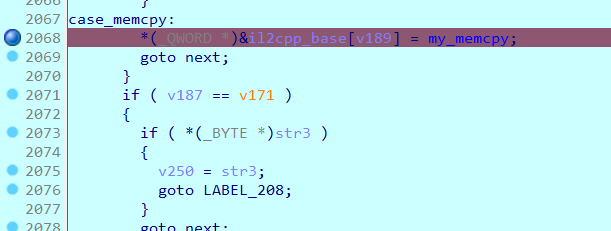

比較特別的是，一些函數如memcpy、memset等，它雖然同樣會按上述GNU HASH的方式取得其真實地址，但在替換時卻不會使用，而是將替換為自實現的memcpy、memset，一定程度上增加了安全性。

最後遍歷完所有需要替換的函數時，會再次調用mprotect系統調用收回寫權限。

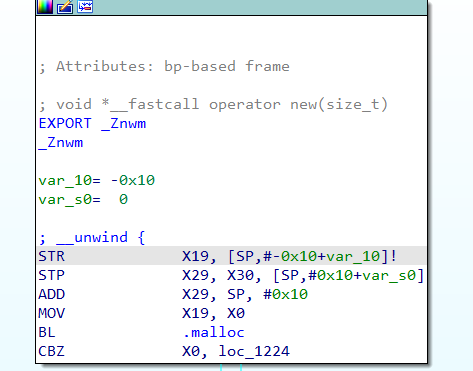

注：_Znwm其實是operator new。

4. init_array_func2

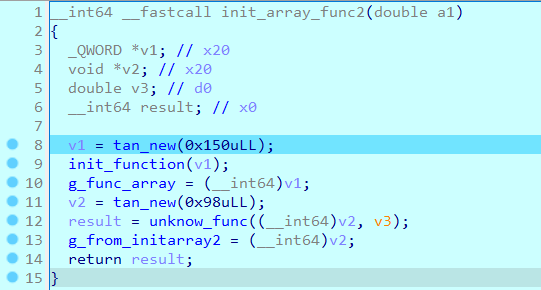

tan_new()是指原本是tan()函數，但在init_array_func1()中被替換為_Znwm()函數( new )。

g_from_initarray2全局變量中會保存一些殼so的信息，以及後續解密會用到的參數等。

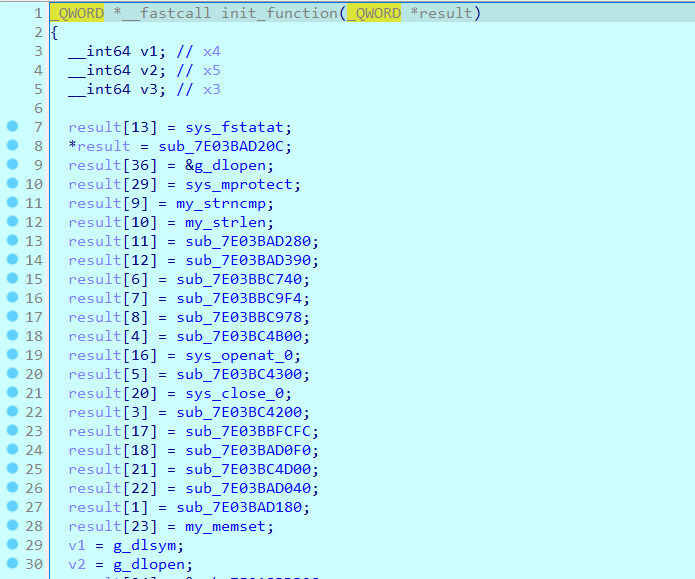

init_function()中把一堆函數賦給了result，最終result被保存在全局變量g_func_array中。

一開始無法直接看出unknow_func()的作用，大概只能看出其中解密了一句有意思的字串nichoushazaichouxiashishi。

而在後續通過對init_array_func3()的分析，可以知道unknow_func()干了以下事情：

1. 保存殼so的.dynamic中的某幾項。

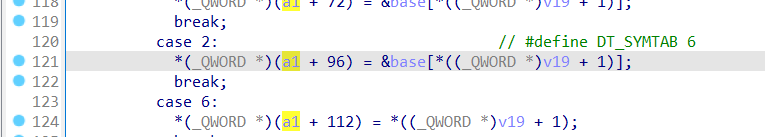

如殼so的符號表被保存在g_from_initarray2 + 96。

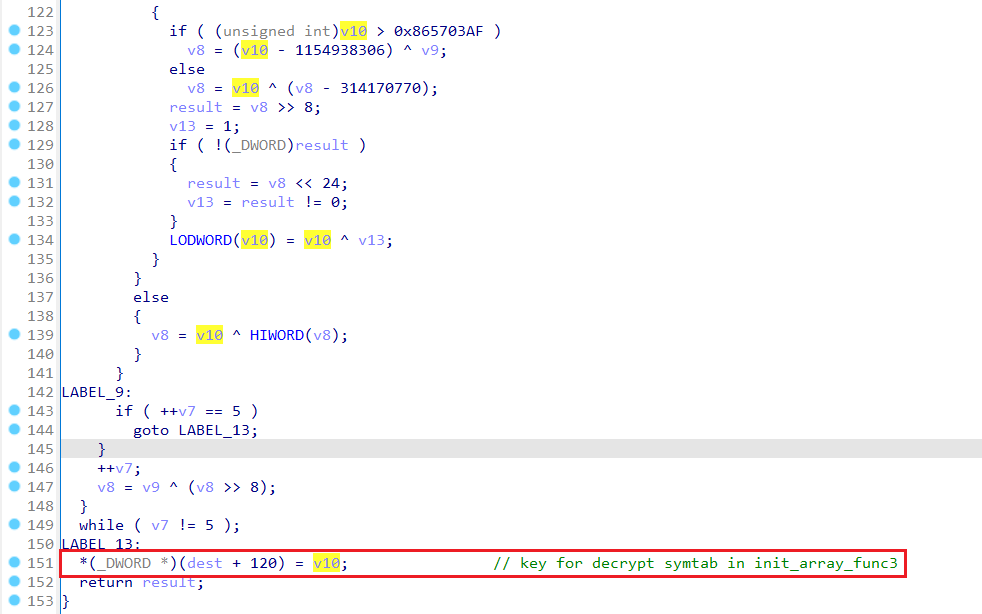

1. unknow_func()中的一堆計算是為了生成一個異或值，用於init_array_func3()裡解密符號表。該異或值被保存在g_from_initarray2 + 120。

5. init_array_func3

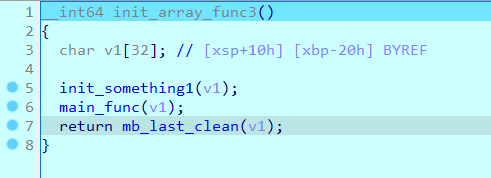

init_array_func3()分成了3部份，前2部份是主要邏輯，最後1個函數大概只是在收尾。

5.1 init_something1

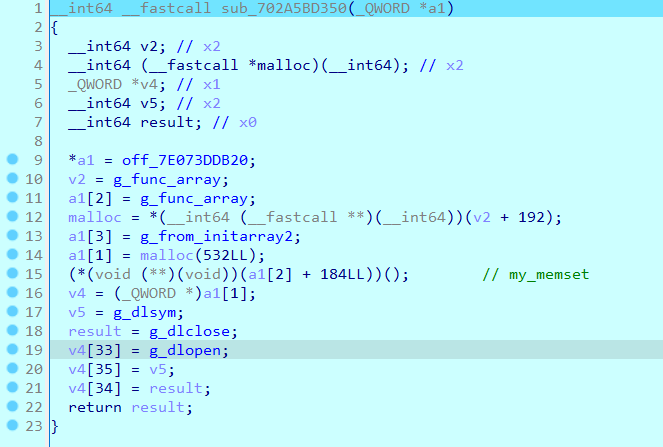

init_something1()如下，把一些函數、g_func_array等賦給了a1，而a1等下又會作為第0個參數被傳入main_func()。

5.2 main_func

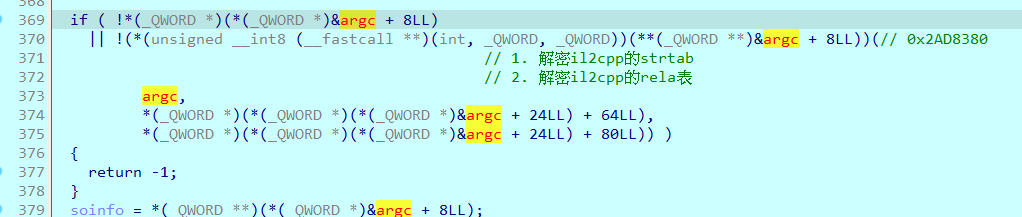

main_func()一開始會間接調用0x2AD8380( 記為decrypt1 )，其中解密了子so的strtab、rela、.dynamic、代碼段等信息。

5.2.1 子so信息解密

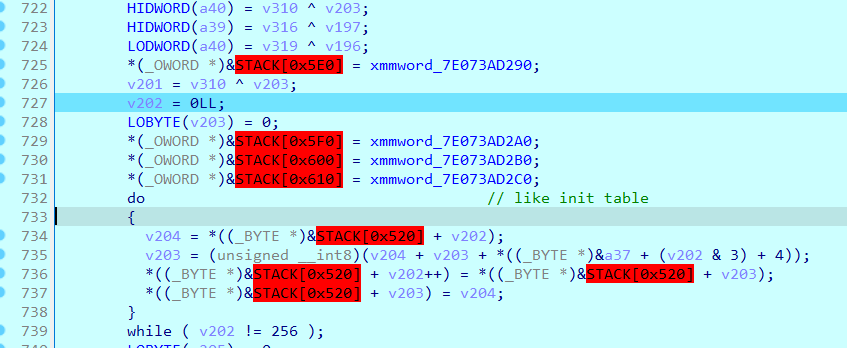

接下來先分析decrypt1()的具體實現。開始是一大堆加/解密table的初始化。

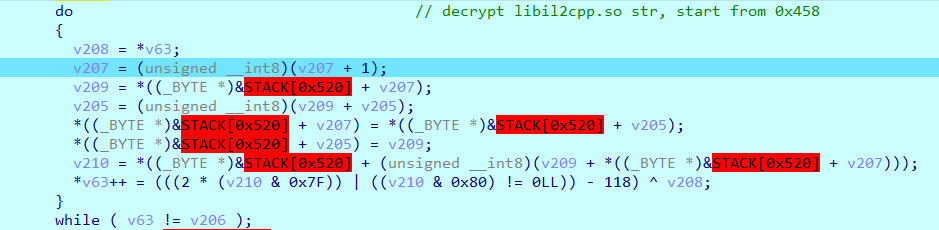

然後是第1處的字符串解密邏輯，解密的起始位置是0x458。

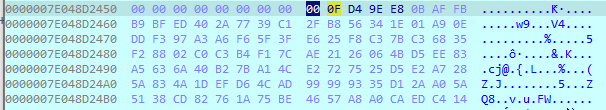

解密前/後如下所示。

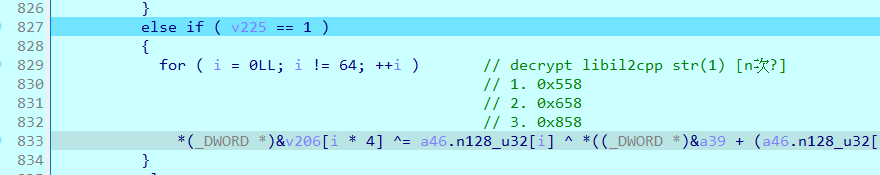

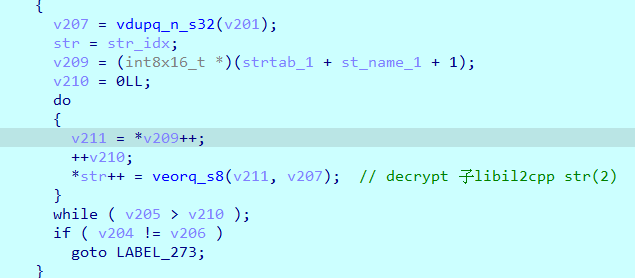

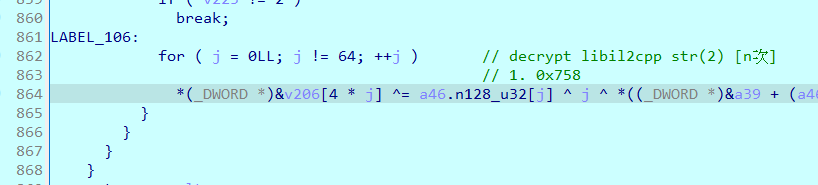

然後是第2處字符串解密邏輯，這處的邏輯會被多次調用。

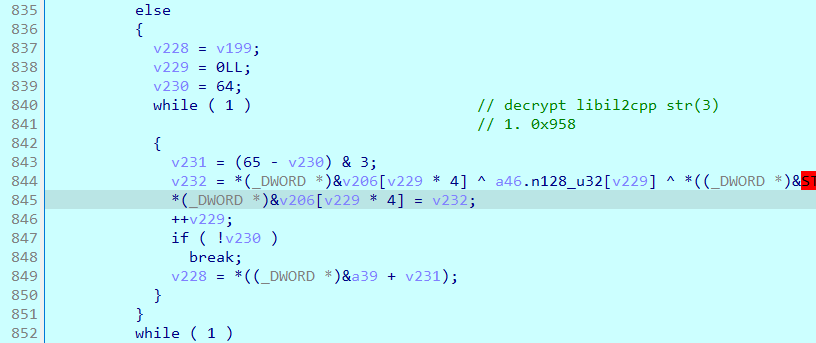

第3處字符串解密邏輯。

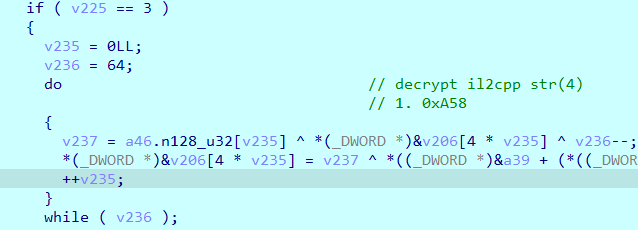

第4處字符串解密邏輯。

第5處字符串解密邏輯。

大概共有5處字符串解密邏輯，所有均為內聯的形式( 不像傳統加固那樣具有一個統一個字符串解密函數 )。

之後會在下圖JUMPOUT處解密子so的重定向表、.dynamic信息、代碼段等信息。

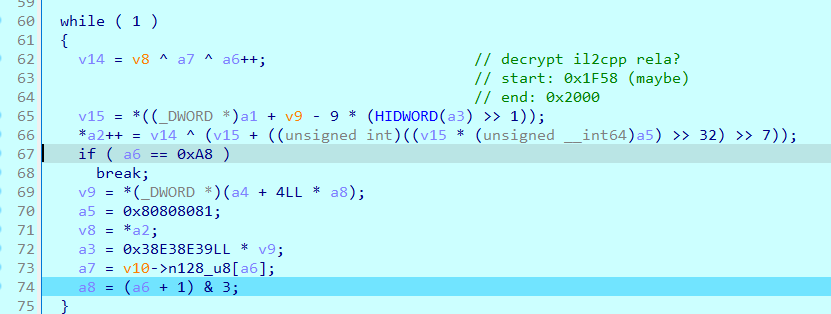

JUMPOUT裡的第1處解密邏輯如下，這裡解密的是子so的部份重定向信息。

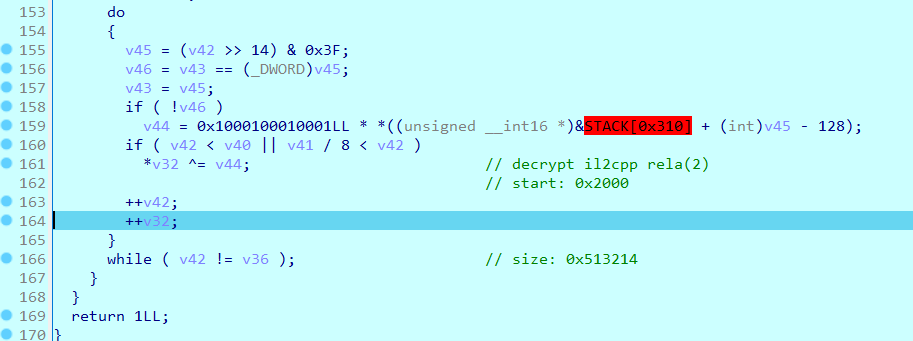

接著是第2處解密邏輯，這裡不單只會解密子so的重定向表，還會解密子so的.dynamic信息、代碼段等信息。

5.2.2 子so預鏈接

回到main_func()。

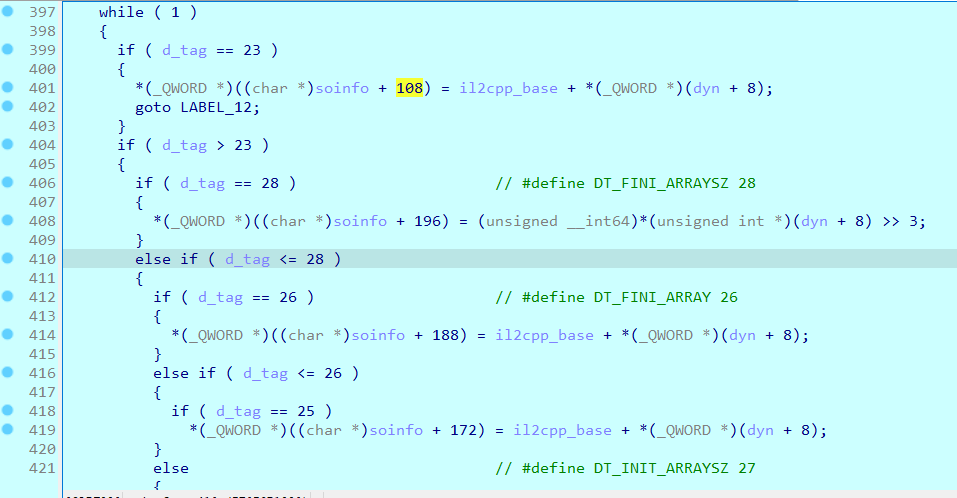

之後會根據decrypt1()中解密的.dynamic信息進行預鏈接，相關數據被保存在soinfo變量中。

注：雖然解密的子so.dynamic信息中包含符號表，但實際上這裡的預鏈接並沒有存儲子so的符號表信息，後續「解密子so符號表」中解密&使用的符號表都是殼so的( 從g_from_initarray2 + 96中獲取 )。

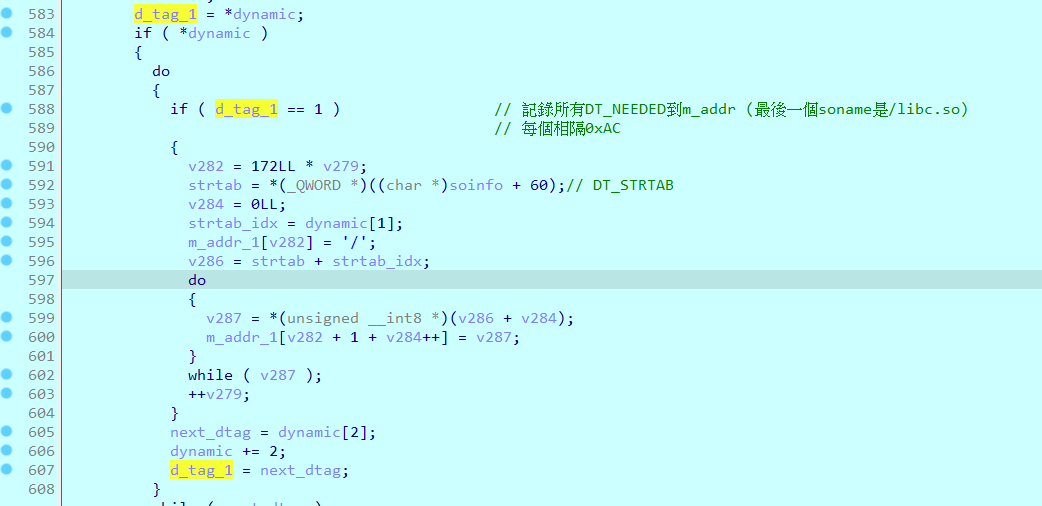

而d_tag == 1( DT_NEEDED )的情況會在之後單獨處理，這裡先將子so的所有DT_NEEDED庫名保存在m_addr( 由malloc而來的一片內存空間 )中。

m_addr可以理解成一個數組，每個元素的大小為0xAC，第1個屬性是庫名，之後就是一些預鏈接信息。

而後會調用prelink_DT_NEEDED()，該函數大概是對子so的依賴庫進行prelink_image()操作。

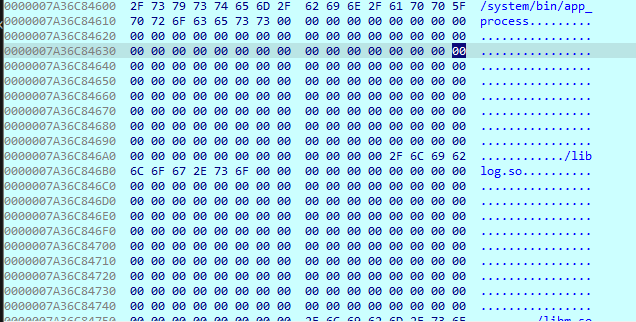

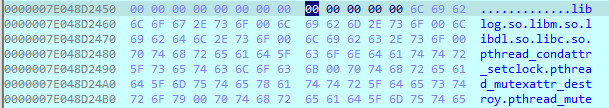

執行prelink_DT_NEEDED()前，m_addr如下，只有庫名。

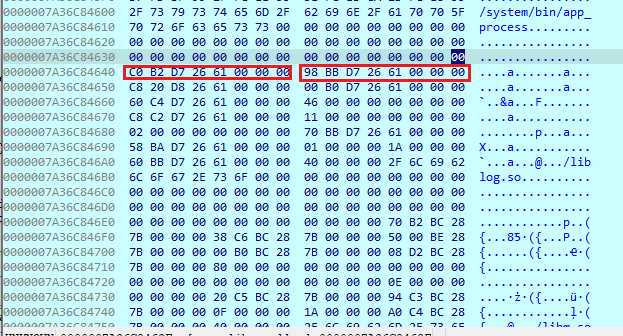

執行後，m_addr多了對應庫的預鏈接的信息，如第1個紅框是app_process符號表的地址，第2個紅框是字符串表。

接著就是子so的重定向工作。

5.2.3 子so的DT_JMPREL重定向

下面是第1處重定向邏輯，用的重定向表是上面預鏈接時的DT_JMPREL(23)。

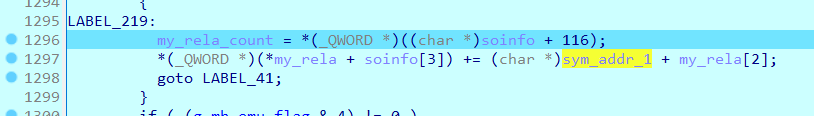

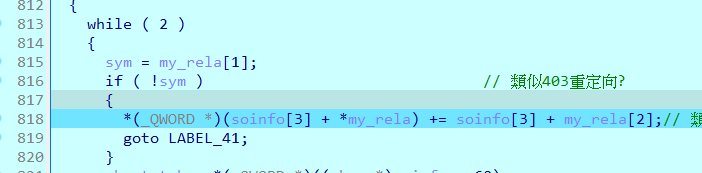

當sym為0時，重定向過程如下。其中soinfo[3]是base，my_rela是自定義的重定向表中的一項元素。

• *(base + *my_rela)本身指向一個大偏移值，如0x26FD768，這個值應該也是在decrypt1()裡解密的。
• my_rela[2]是一個小偏移值，如0x10。

my_rela是類似如下的三元組，大致可以對應常規的<r_offset, r_info, r_addend>，不同的是r_info中沒有type信息( 如0x403、0x402等重定向類型 )。

LOAD:00000074BD5BBC8C DCQ 0x26F8778
LOAD:00000074BD5BBC94 DCQ 0
LOAD:00000074BD5BBC9C DCQ 0x10

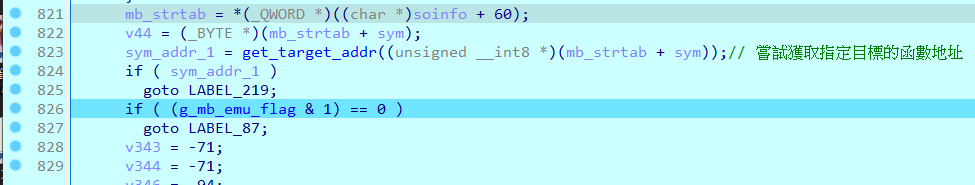

當sym不為0時，會先從strtab獲取sym對應的字符串，假設是"free"，然後調用get_target_addr()嘗試尋找函數地址，有以下幾種情況：

1. 目標函數在g_func_array中，直接從其中返回對應函數地址。
2. 目標函數是自實現的，如memcpy、memset等，直接返回對應自實現的函數地址。
3. 目標函數是dl系列的，直接返回g_dlopen、g_dlsym等全局變量( 這些全局變量是在之前已經賦值的 )。
4. 找不到時，默認返回0。

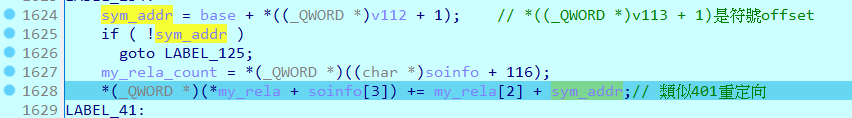

若get_target_addr()成功返回對應函數地址，則直接在下面這裡進行重定向。

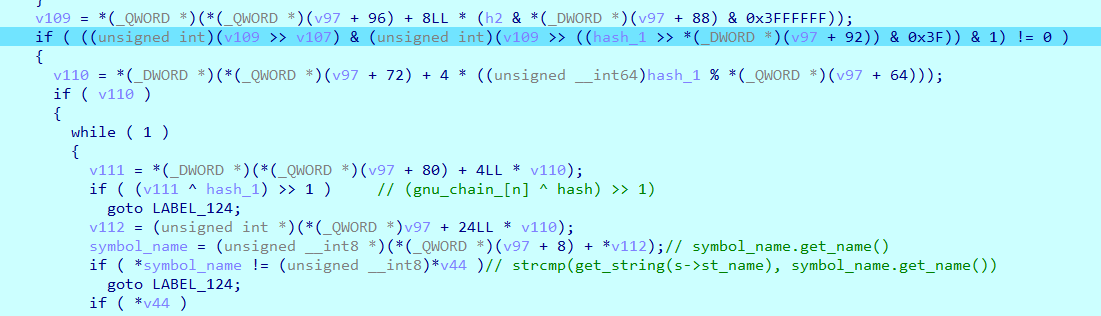

若get_target_addr()返回0，則會遍歷保存在m_addr的子so依據庫，然後進行GNU HASH看看目標符號是否在指定so中。

通過GNU HASH成功找到符號偏移，加上基址就是目標函數的真實地址。

最終根據my_rela將該函數地址賦給對應地方，完成重定向( 類似0x401重定向 )。

5.2.4 子so的DT_RELA重定向

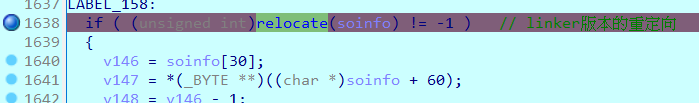

然後是調用relocate()進行第2處重定向邏輯，用的重定向表是上面預鏈接時的DT_RELA(7)，記這個重定向表為rela。

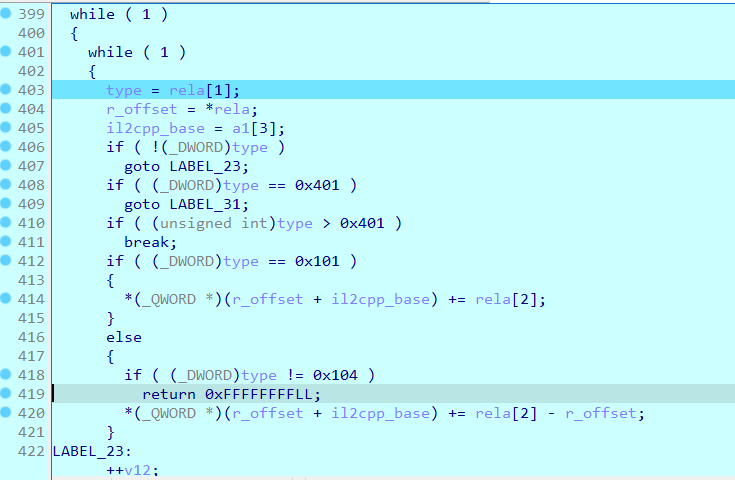

relocate()的實現就跟linker的實現比較一致了，可以看到熟悉的0x401、0x101等重定向類型了。

通過以下腳本檢查rela重定向表的類型，會發現只有0x403重定向。

import struct

type_map = {}
def parse_my_rela_item(item):
    global g_libil2cpp_data

    # '<'代表以小端解析, 'Q'代表unsigned long long
    off, r_info, addend = struct.unpack('<QQQ', item)

    type = r_info & 0xFFFFFFFF
    if type not in type_map:
        print(hex(type))
    type_map[type] = 1

with open(r"rela", mode="rb") as f:
    while True:
        data = f.read(0x18)
        if not data:
            break
        parse_my_rela_item(data)
    print(type_map)

5.2.5 清理現場

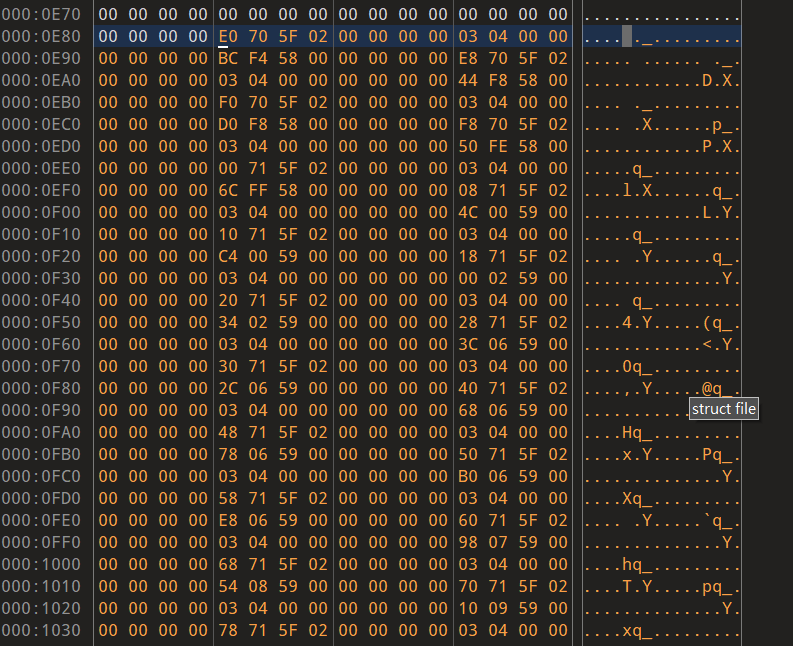

可以選擇在這個時機dump一些子so的解密數據，如子so的字符串表、.dynamic信息和重定向表。

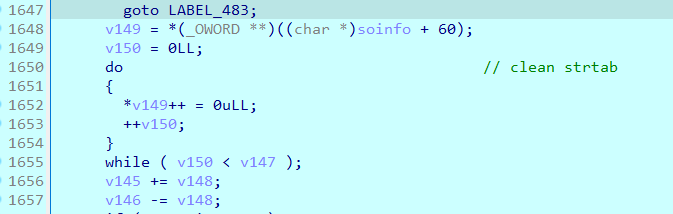

relocate()後，會清空子so字符串表，起始偏移是0x45C，循環裡清空了0xA20字節，之後又單獨清空了8字節，共0xA28字節，由這裡可以看出字符串表的真實範圍是由0x45C → 0xE84。

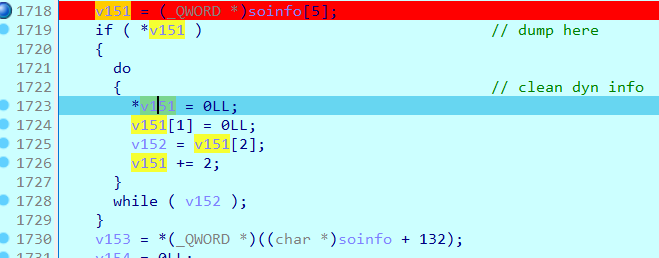

然後清空子so的.dynamic信息，範圍由0x26FFB28 → 0x26FFCB8

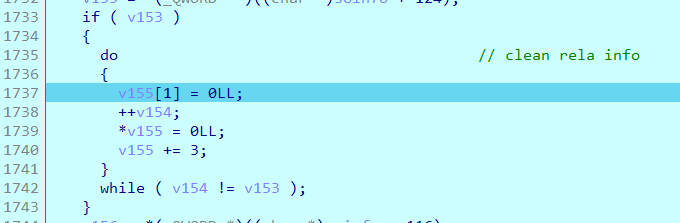

然後清空rela，範圍由0xE84 → 0x552C74。

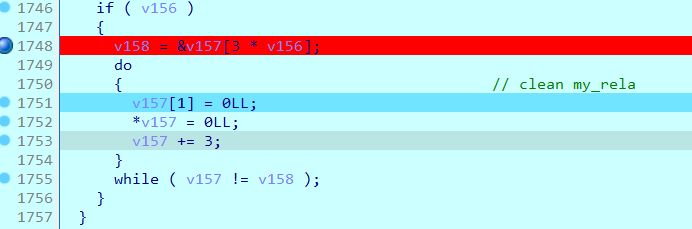

最後清空my_rela( 大概是自定義的重定向表 )，範圍由0x552C74 → 0x55FF04。

5.2.6 解密子so符號表

完成子so的預鏈接和重定向後，會解密子so的符號表( 以及解密對應的符號名 )。

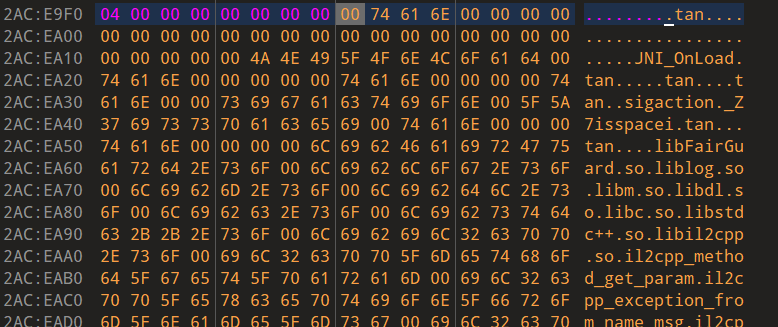

而上面提到，在對子so進行預鏈接時並不包括符號表的部份，因此這裡解密的其實是殼so的符號表，以及殼so的字符串表。

so文件每個符號表項的結構定義如下：

struct Elf64_Sym {
  [4] Elf64_Word      st_name;  // Symbol name (index into string table)
  [1] unsigned char   st_info;  // Symbol's type and binding attributes
  [1] unsigned char   st_other; // Must be zero; reserved
  [2] Elf64_Half      st_shndx; // Which section (header tbl index) it's defined in
  [8] Elf64_Addr      st_value; // Value or address associated with the symbol
  [8] Elf64_Xword     st_size;  // Size of the symbol
}

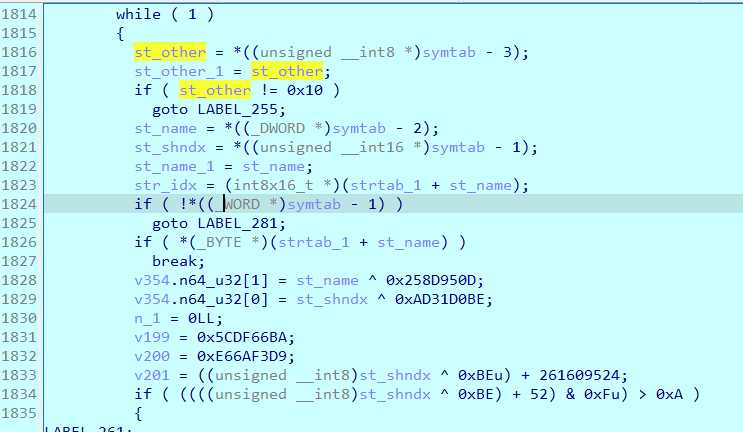

根據st_other是否0x10來判斷當前符號( Elf64_Sym )是否需要解密。

Elf64_Sym中有兩個東西需要解密：

1. st_name指向的字符串。
2. st_value符號偏移值。

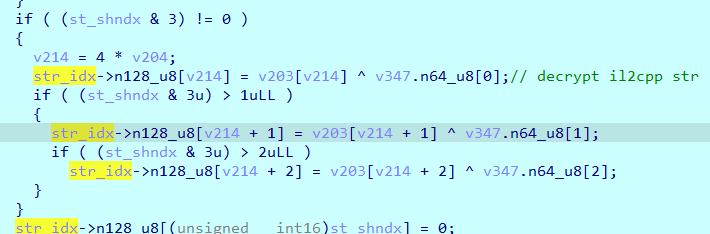

首先會解密st_name指向的字符串，同樣是通過多處內聯的形式進行解密。

然後就是解密st_value，解密邏輯是個簡單的異或，而該異或值是*(g_from_initarray2 + 120)，它是在init_array_func2()的unknow_func()中計算出來的，固定是0xFDE673F1。

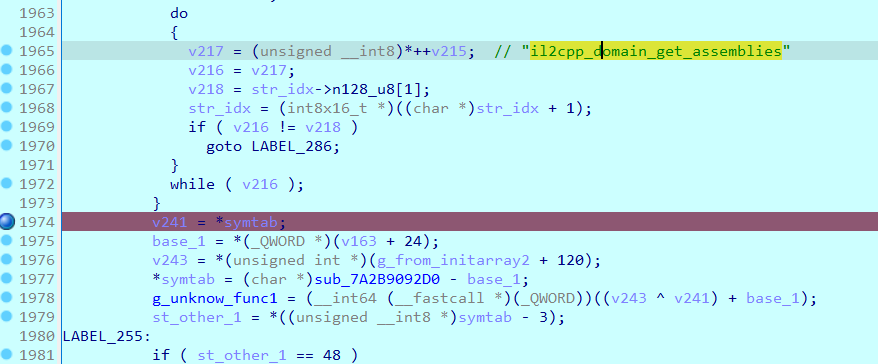

一般的符號的解密流程如上所述，而在遇到il2cpp_domain_get_assemblies時會做一些特殊處理，不再是異或0xFDE673F1，而是直接賦予一個函數偏移。

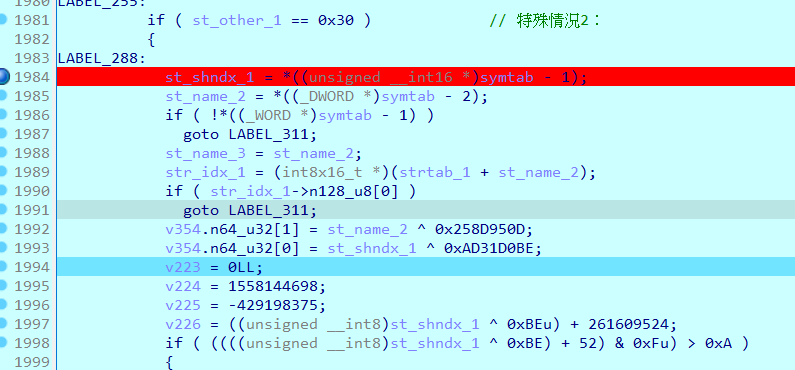

另一種特殊情況是st_other == 0x30。

發現該符號名解密後是JNI_OnLoad( 當然這並不代表st_other == 0x30就是獨指JNI_OnLoad的情況 )。

由此大概可以知道，st_other是分類標誌，0x10代表libil2cpp.so的符號( 如il2cpp_XXX )，0x30代表其他符號等等。

5.2.7 main_func最後

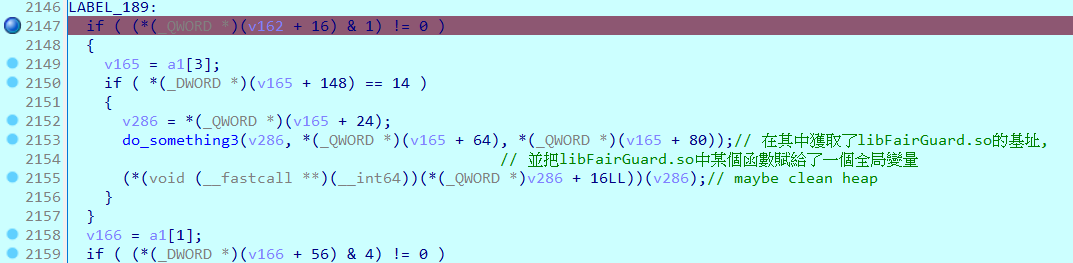

調用了do_something3()，在其中把libFairGuard.so中某個函數賦給了一個全局變量。然後是一些清理堆棧的操作。

一開始沒看懂do_something3()的作用，後來看乐子人大佬的文章才發現裡面貌似hook了libil2cpp.so的某個函數，目的是為了解密global-metadata.dat。

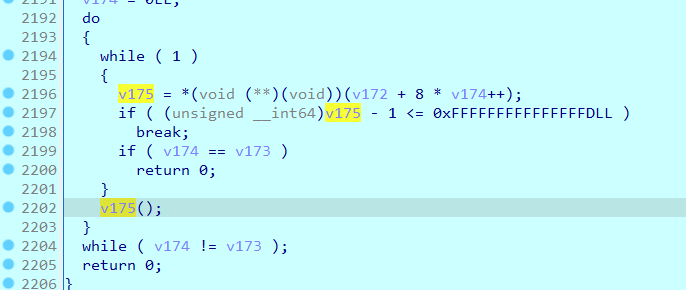

最後間接調用了一堆函數，應該就是子so的初始化函數。

6. so修復

簡單記錄下修復思路，按該思路是可以完美修復的。

( 完整的修復腳本就不放出來了，免得又被和諧了 )

6.1 前置準備

根據上述分析，在合適的時機dump以下數據。

• 子so的字符串表( 0x45C → 0xE84 )，記為strtab。
• 子so的DT_RELA( 0xE84 → 0x552C74 )，記為rela。
• 子so的DT_JMPREL( 0x552C74 → 0x55FF04 )，記為my_rela。
• 子so的動態段信息( 0x26FFB28 → 0x26FFCB8 )，記為dyn。
• 殼so的字符串表( 0x2ACE9F8 → 0x2AD0360 )，記為k_strtab。
• 殼so的符號表( 0x2AC89C8 → 0x2ACE9F8 )，記為k_symtab。
• 子so的代碼段等信息，記為0x55FF04_0x289B0A0。

上面分析時提到my_rela與一般的重定向項不同，因此為了讓linker能順利識別，需要手動轉換一下。

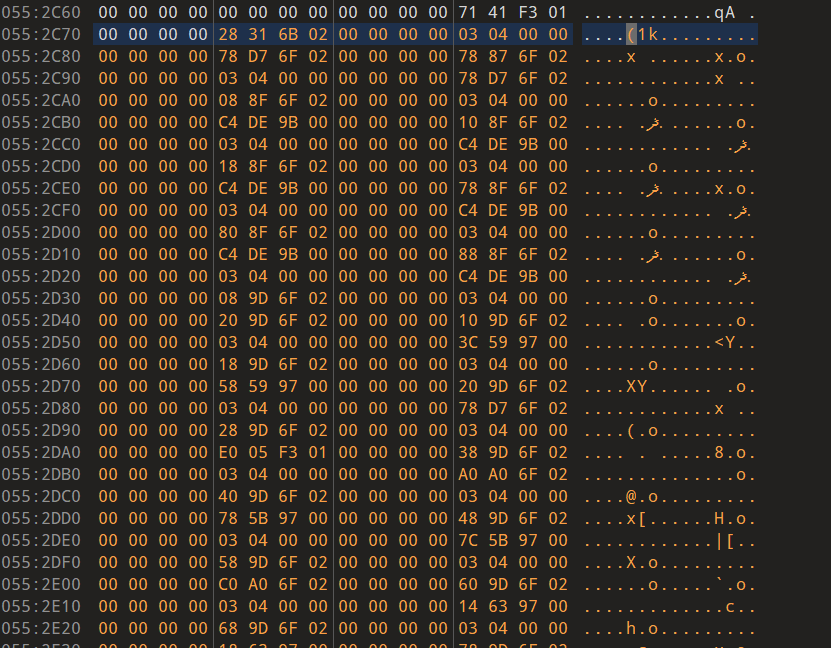

轉換思路是將my_rela每項都變為0x403或0x402重定向，前者直接轉換即可，後者比較麻煩，要修改為對應的符號索引。

觀察後會發現殼so的符號表中存在一堆沒用的空符號，可以利用這些空符號。

記轉換後的my_rela記為my_rela_convert。

6.2 正式開始用010Editor進行修復

載體為最原本的libil2cpp.so。

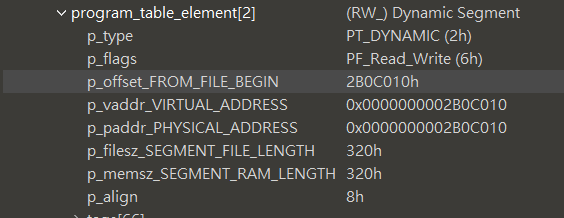

殼so的.dynamic的size為0x320，而實際大小只有0x1B0，大概是為了兼容子so的.dynamic。

因此可以直接將dyn複製到對應位置( 0x2B0C010 )。

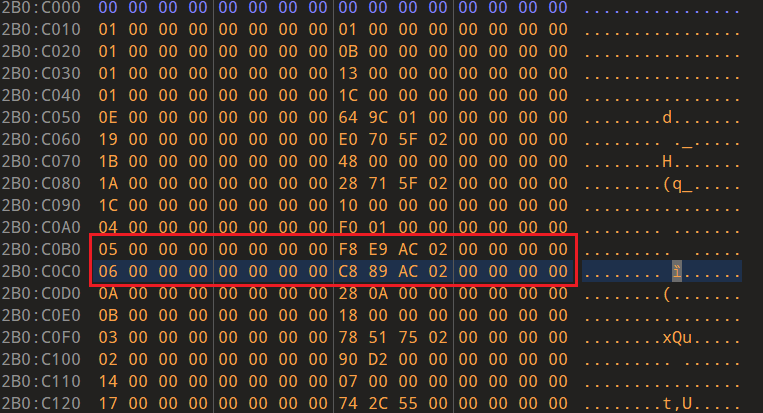

將其中DT_STRTAB(5)那項改為殼so的字符串表( 0x2ACE9F8 )、將其中DT_SYMTAB(6)那項改為殼so的符號表( 0x2AC89C8 )。

目前這兩個位置( 0x2ACE9F8、0x2AC89C8 )仍是一些加密數據，後面會將其覆蓋為對應的解密數據。

然後修復DT_JMPREL(0x17)和DT_RELA(7)對應的兩張不同的重定向表。

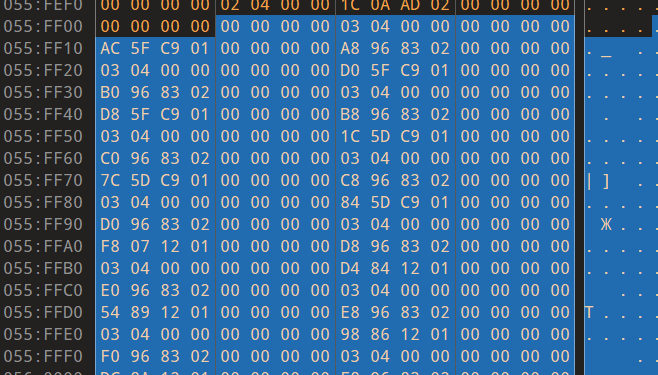

前者的起始偏移是0x552C74，將my_rela_convert複製到這裡。

後者的起始偏移是0xE84，將rela複製到這裡。

然後將k_strtab複製到0x2ACE9F8。

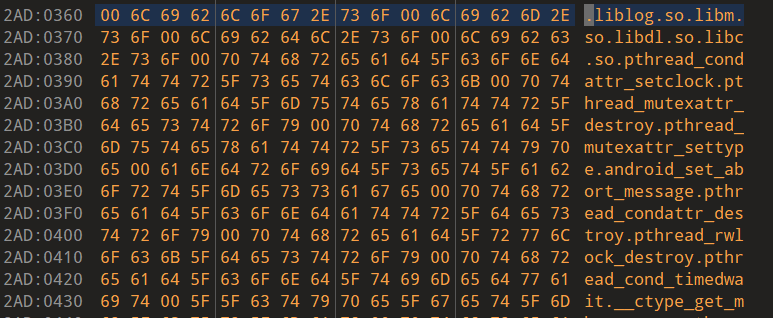

然後將strtab( 子so字符串表 )複製到0x2AD0360( 殼so字符串表結束位置 )。

注：字符串表的大小可以從.dynamic裡獲取。

將k_symtab複製到0x2ac89c8( 殼so符號表 )。

將0x55FF04_0x289B0A0複製到0x55FF04位置，其中包含解密後的子so代碼段、數據段等信息。

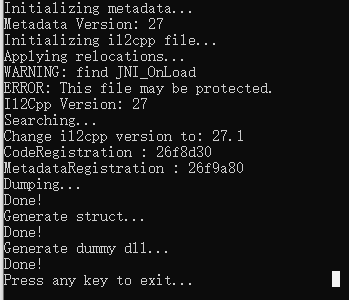

這樣修復完後，雖然還不能替換到原APP中，但已經可以使用Il2cppDumper，只需手動查找CodeRegistration和MetadataRegistration即可。

Input CodeRegistration: 0x26F8D30
Input MetadataRegistration: 0x26F9A80

若追求完美修復( 即替換APP的libil2cpp.so且不會閃退 )，可檢查以下地方( 結合linker日志來分析 )：

1. strtab_size_是否正確。
2. .dynamic信息中需要修改的有：DT_NEEDED、DT_HASH、DT_VERNEED、DT_VERNEEDNUM。
3. .got表是否有寫權限，如沒有，則手動修改phdr table ( 將PT_GNU_RELROy那段修改為RW的loadable seg )
4. 將子so的JNI_OnLoad替換為真實的JNI_OnLoad，原本的JNI_OnLoad會用到殼so在init_array初始化的一些變量，若子so調用了原本的JNI_OnLoad會crash。 嘗試過添加殼so的init_array函數，但在執行殼so的init_array函數時又會有其他環境問題。
5. 把解密後的global-metadat.dat dump出來，然後替換到指定位置( 該位置可從maps裡查看 )。

7. About U3D

用dump出來的global-metadata.dat，加上完美修復後的libil2cpp.so，可以直接使用Il2cppDumper。

8. 結語

經過之前分析某盾，本以為修復so會花很長時間，沒想到比想像中快得多，反而是加固流程的分析花了比較多的時間。總的來說該加固整體的感覺和某盾是挺像的，難度也在伯仲之間。

最後特別感謝乐子人大佬的文章，對修復so的幫助很大。
